Программа ProfiCAD

ProfiCAD — это лёгкая и понятная программа для рисования электрических схем и простых электронных диаграмм. Её часто выбирают ради быстрого результата: установил, открыл, поставил символы на лист и получил аккуратную схему без долгого освоения сложных САПР. ProfiCAD подходит для учебных задач, домашних проектов, документации для электриков, сервисных инженеров и небольших производственных участков, где нужен понятный чертёж без избыточной 3D-логики и тяжёлых библиотек. Типичные сценарии использования:

1. Однолинейные и простые принципиальные схемы щитов.
2. Схемы подключения датчиков, кнопок, реле, ламп, блоков питания.
3. Кабельные соединения и клеммники на базовом уровне.
4. Документация для ремонта и обслуживания оборудования.
5. Учебные лабораторные работы по электротехнике.

Программное обеспечение ProfiCAD особенно удобен, когда нужно быстро собрать схему из готовых условных обозначений, подписать элементы и распечатать/сохранить в PDF.

Ключевые возможности ProfiCAD

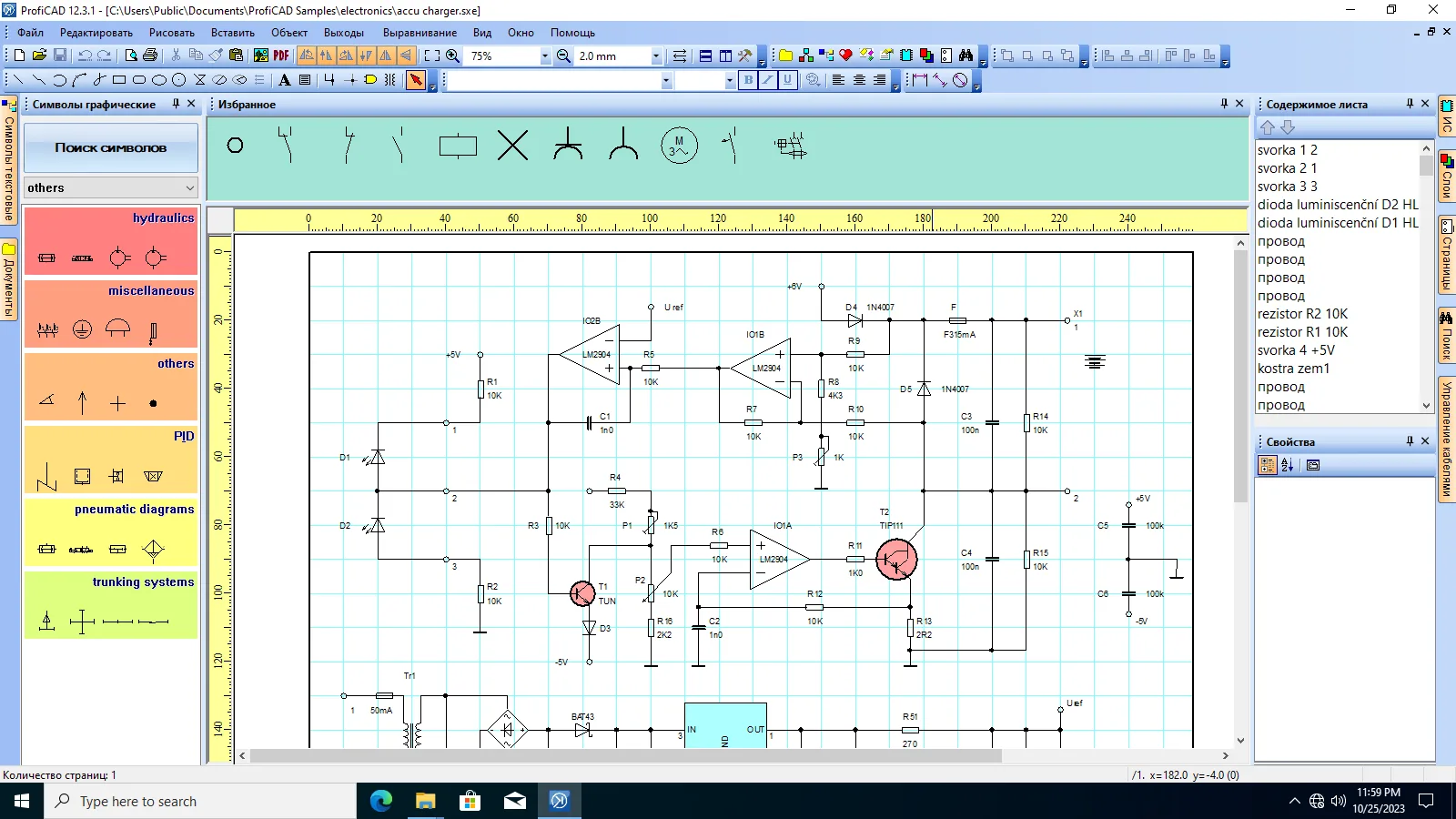

Интерфейс ProfiCAD

Рисование схем и работа с символами

Суть ProfiCAD — библиотека символов и простые инструменты компоновки. Вы размещаете элементы на листе, соединяете их линиями/проводниками, добавляете подписи и обозначения. Визуально всё похоже на «конструктор» схем: элемент перетаскивается, поворачивается, зеркалится и привязывается к сетке. Что обычно ценят пользователи:

1. Быстрый старт и минимальный порог входа.
2. Готовые условные обозначения и возможность добавлять свои.
3. Аккуратное выравнивание благодаря сетке и привязкам.
4. Подписи, позиционные обозначения, текстовые поля.

Экспорт и печать

Для практического применения важно не только нарисовать, но и отдать результат в удобном виде. ProfiCAD ориентирован на печать и обмен файлами: сохранить схему, вложить в отчёт, отправить заказчику. Часто используемые варианты вывода:

1. Печать на принтер.
2. Экспорт в графические форматы для вставки в документы.
3. Сохранение в PDF (в зависимости от настроек системы/виртуального принтера или возможностей сборки).

Библиотеки и повторное использование

Сильная сторона — переиспользование. Если вы часто рисуете похожие узлы (например, типовой ввод питания, цепь управления, индикацию), удобно хранить заготовки и повторно вставлять блоки, экономя время и снижая риск ошибок.

Плюсы и минусы — честно и по делу

Преимущества

1. Простота: подходит новичкам и тем, кому нужен результат «здесь и сейчас».
2. Быстрота создания типовых схем.
3. Низкие требования к компьютеру.
4. Удобно для документации и обучения.
5. Аккуратный визуальный стиль схем при правильной настройке сетки.

Ограничения

1. Меньше «инженерной автоматизации», чем у тяжёлых EDA/ECAD (например, продвинутые проверки правил, сквозные спецификации, сложные связи проектов).
2. Для крупных проектов с жёсткими стандартами предприятия может не хватать встроенных механизмов контроля, а библиотеки иногда нужно дорабатывать под свои ГОСТ/IEC-обозначения и корпоративные шаблоны.

Сравнение с альтернативами (кратко)

Практические советы по качеству схем

1. Сразу настройте формат листа, рамку и основную надпись, чтобы потом не «перетаскивать» всю схему.
2. Включите сетку и привязку: схема станет ровной, а проводники — аккуратными.
3. Договоритесь о правилах именования: например, K1 для реле, QF1 для автомата, X1 для клеммника.
4. Делайте повторяющиеся узлы блоками/шаблонами.
5. Проверяйте читаемость: расстояния между линиями, одинаковые шрифты, единый стиль подписей.

Как пользоваться ProfiCAD: пошаговая инструкция

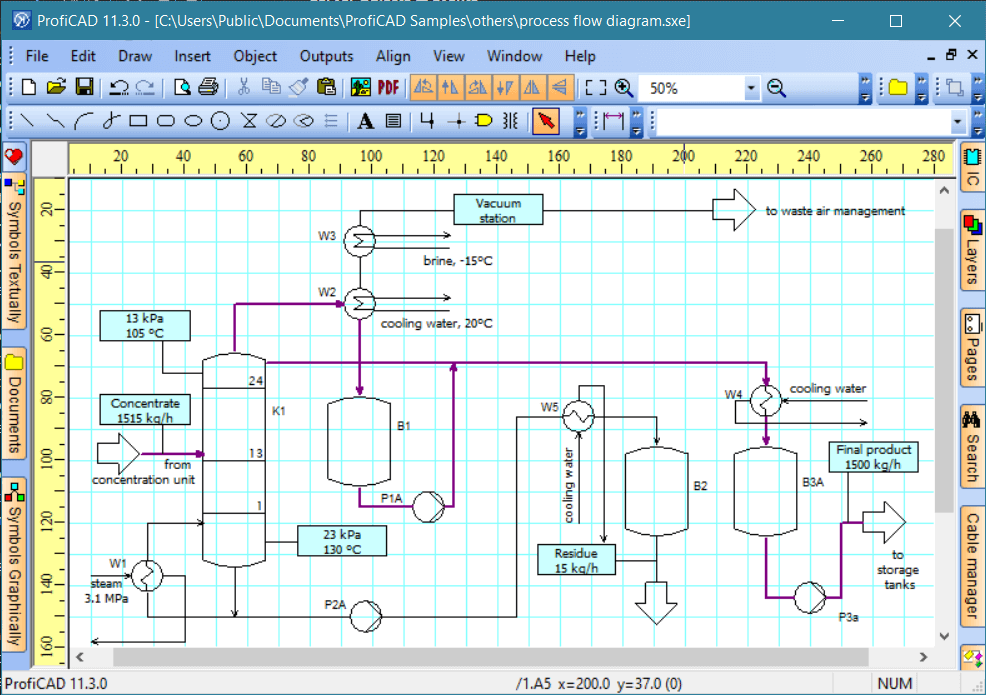

Интерфейс ProfiCAD

Шаг 1. Создайте новый документ

1. Откройте ProfiCAD.
2. Создайте новый файл.
3. Выберите формат листа (например, A4 или A3) и ориентацию.

Шаг 2. Настройте сетку и привязки

1. Включите отображение сетки.
2. Активируйте привязку к сетке.
3. Подберите шаг сетки так, чтобы элементы ставились ровно и компактно.

Шаг 3. Добавляйте элементы

1. Откройте панель/каталог символов.
2. Выберите нужный элемент (клемма, реле, лампа, контакт, питание).
3. Разместите его на листе, при необходимости поверните или отзеркальте.

Шаг 4. Соедините элементы проводниками

1. Выберите инструмент линии/проводника.
2. Проложите соединения между выводами.
3. Следите за аккуратными углами и одинаковыми отступами.

Шаг 5. Подпишите схему

1. Добавьте позиционные обозначения (например, QF1, K1, X1).
2. Впишите номиналы и комментарии (напряжение, тип кабеля, назначение цепи).
3. Проверьте, чтобы подписи не перекрывали линии.

Шаг 6. Сохраните и экспортируйте

1. Сохраните проект в родном формате, чтобы можно было править позже.
2. Экспортируйте в удобный формат для передачи (например, изображение или PDF).
3. Сделайте пробную печать/предпросмотр.
